一、產品主要特點

圖1 被測零件

此測量儀為客戶圖1所示零件銅片部分弧度專用測量儀，人工上下料，自動測量，根據設定判據自動判斷合格與非合格品，并從屏幕中顯示出來。較傳統調整方式相比，擁有精確度高、調整速度快、勞動強度低、使用方便等優點。

二、外觀

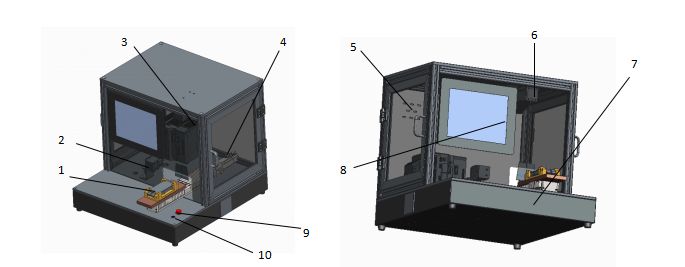

1、設備總裝示意圖

圖2設備外觀圖

1、被測零件安裝位                                     2、二維碼掃碼槍位置

3、基恩士圖像處理控制器                          4、伺服導軌模組

5、檢修門（左右各一只）                          6、基恩士LJ感測頭

7、電器箱                                                   8、電腦

9、急停按鈕                                               10、測量按鈕

三、搬運及安裝

搬運途中應注意以下事項：

1、請勿劇烈震動或搖晃，防止沖擊、磕碰。

2、防止暴曬和雨淋。

3、移動設備前，請確定電源、氣源已關閉，并斷開連接。

4、本設備配有鎖定式萬向輪。移動設備前，請確保均已解鎖。設備移動結束后，鎖定萬向輪，并確定其不會因振動或外力發生位移。該萬向輪僅為平整地面、短距離移動而設計。若地面不平整或遠距離轉運，請使用載具。

5、運輸及轉運時的振動可能會導致設備內部部件的松動。開機運行前，應做好相關檢查。已避免更為嚴重的損失。

請在裝機時注意下列事項：

1.設備抵達工廠時，請小心搬運至廠房后再拆卸包裝。

2.將設備小心擺放在無積水的平坦的座面上，確保設備安裝平穩，無明顯的晃動、傾斜。

3.布線必須由合格的電氣專業人員作業。否則，可能引起觸電或火災事故。

4.電源進線符合本設備工作需求，并確保設備有可靠接地。

生產環境：

 1.廠房環境溫度：0℃～ 50℃。

2.廠房平均環境濕度：≤85%。

3.供給電源：單相標準工業電，220VAC+/-10%，頻率50Hz。

4.電源總?cè)萘浚?lt; 1千瓦。

5.噪音標準:按國家工業廠房噪音標準。

四、工作流程簡介

a、人工將被測零件擺放于被測零件安裝位（圖2 -1）的工裝上；

b、按測量按鈕（圖2 -10）或掃描零件上的二維碼、零件進入測量室，測量弧度；

c、電腦顯示屏上給出零件測量結論；

d、零件自動退回初始位置；

e、人工下料，根據判定結論放置于不同料盤；

 f、按以上步驟循環測量。

五、技術參數

1、、測量范圍：   按客戶提供樣品，以基恩士測試報告為準。

2、可測量項目： 寬度80mm以內，長度250mm以內平面物體的平面度

3、零件要求：   有定位孔或定位臺

4、電源電壓：   AC220V

5、氣源壓力：   不需要

6、測量周期：   約6-10秒/只（與幅面有關）

7、光學部件：   基恩士LJ-X8000系列

8、交付內容：    測量臺，外置品牌計算機，瑞萊博工業檢測與控制軟件，基恩士光學部件。

9、軟件擴展功能：預留網絡接口，交付時允許MES系統讀取測量儀的測量記錄文件（CSV格式）。

六、測量傳感器簡介:

光學傳感器選用基恩士LJ-X8000 系列超高速輪廓測量儀傳感器配主控制器。該傳感器采樣速度、穩定性超高。并且對我公司開放了DLL 數據接口，可以方便快速的構建用戶應用程序。

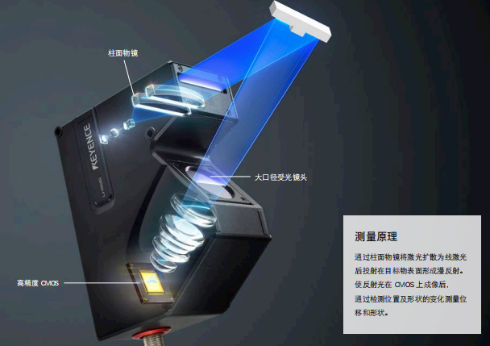

圖3 測量傳感器原理

軟件結構與控制策略

通信模塊：負責與采集卡、控制卡和各測量傳感器通信，獲取數據和傳送指令

IO采集模塊：負責分析處理位置數據信息，識別測量進度。

位置控制模塊：負責將需求的位置計算成脈沖數等信號，并傳送給控制卡（器），以控制工件位置。

記錄與計算模塊：負責將獲取的數據進行轉換，保存和計算變成操作員可以理解的信息。

報表與統計模塊：負責統計和分析批量檢測結果，并按客戶要求形成報表。

七、設備常見故障對策表

 1.每周對各部件進行檢查，確保沒有部件松動。
